Wybór odpowiedniego wiertła może być zniechęcającym zadaniem, szczególnie z szeroką gamą dostępną na rynku. Jednym z najważniejszych rozróżnień, które spotkasz, jest ćwiczenia szczotkowane i bezszczotkowe. Oba służą tym samym fundamentalnym celem - do otworów i śrub napędzających - ale osiągają to w zasadniczo różne sposoby, co wpływa na ich wydajność, wydajność i koszty. Ten artykuł rozbije kluczowe różnice między tymi dwoma rodzajami ćwiczeń, aby pomóc Ci zdecydować, który z nich najlepiej pasuje do twoich potrzeb.
Co to jest wiertło szczotkowane?
Wiertło szczotkowane wykorzystuje tradycyjny projekt silnika, który istnieje od dziesięcioleci. Jego kluczowymi elementami są twornik (wirnik z cewkami drutowymi), komutator, szczotki węglowe i magnesy stałe.
Silnik działa poprzez przekazanie prądu elektrycznego z akumulatora przez szczotki węglowe do komutatora, a następnie do cewek przewodowych twornika. Tworzy to tymczasowe pole magnetyczne w zworcie, które oddziałuje z magnesami stałymi w obudowie motorycznej, powodując obrócenie twornika. Gdy twornik się obraca, szczotki utrzymują kontakt z komutatorem, ciągle odwracając kierunek prądu, aby utrzymać obrócenie silnika.
Plusy i wady szczotkowanych ćwiczeń
Plusy: Ogólnie rzecz biorąc, ćwiczenia szczotkowane są bardziej przystępne cenowo i mają prostszy projekt, co czyni je doskonałym wyborem dla użytkowników świadomych budżetu lub tych, którzy potrzebują wiertła tylko do sporadycznych, lekkich zadań.
Wady: Ciągłe tarcie między szczotkami a komutatorem generuje ciepło, co prowadzi do niższej wydajności i krótszej żywotności. Z czasem szczotki również zużywają się i wymagają wymiany, zwiększając wymagania dotyczące konserwacji.
Co to jest wiertło bezszczotkowe?
A Bezszczotkowe wiertło reprezentuje bardziej nowoczesną i zaawansowaną technologię motoryzacyjną. Ma stojan (stacjonarna część silnika z cewkami drucianymi), wirnik z magnesami stałymi i kontroler elektroniczny.
W przeciwieństwie do szczotkowanego silnika, bezszczotkowy silnik nie używa szczotek ani komutatora. Zamiast tego zintegrowany elektroniczny kontroler zasilja cewki przewodowe stojana w określonej sekwencji. Tworzy to obracające się pole magnetyczne, które ciągnie ze sobą magnesy stałe na wirnik, powodując obrócenie silnika. Kontroler precyzyjnie kontroluje czas i moc prądu elektrycznego, co powoduje bardziej wydajny i mocny silnik.
Plusy i wady ćwiczeń bezszczotkowych
Plusy: Wierks bezszczotkowy są znacznie bardziej wydajne, mają dłuższą żywotność i wymagają mniejszej konserwacji, ponieważ nie ma fizycznego kontaktu między komponentami. Przekłada się to również na większą moc i moment obrotowy dla tego samego rozmiaru i wagi, a także na dłuższą żywotność baterii.
Wady: Głównym minusem jest wyższy koszt początkowy ze względu na bardziej złożoną technologię i kontroler elektroniczny. Jednak w przypadku poważnych majsterkowiczów i specjalistów długoterminowe korzyści często przewyższają ten koszt.
Kluczowe różnice między ćwiczeniami szczotkowanymi i bezszczotkowymi
Wybór między szczotkowanym i bezszczotkowym wiertłem sprowadza się do kilku kluczowych czynników wydajności. Zrozumienie tych różnic pomoże Ci dostosować możliwości narzędzia do wymagań twoich projektów.
Efektywność
Ostatniki bezszczotkowe są znacznie bardziej wydajne niż ich szczotkowane odpowiedniki. Silnik szczotkowany traci znaczną ilość energii na tarcie i ciepło ze stałego kontaktu między szczotkami i komutatorem. Natomiast bezszczotkowy silnik wykorzystuje kontroler elektroniczny w stanie stałym do zarządzania pólami magnetycznymi, eliminując to tarcie. Oznacza to, że więcej energii akumulatora jest przekształcane w siłę obrotową, co powoduje dłuższe czasy uruchomienia i chłodniej.
Moc i moment obrotowy
Podczas gdy ćwiczenia szczotkowane mogą zapewnić przyzwoitą moc, ćwiczenia bezszczotkowe na ogół mają krawędź. Kontroler elektroniczny w wiertarce bezszczotkowym może dynamicznie regulować moc wyjściową w oparciu o obciążenie. Umożliwia to narzędzia utrzymanie prędkości pod ciężkimi obciążeniami i dostarczenie większego momentu obrotowego w razie potrzeby, co jest kluczowe dla wiercenia trudnym materiałom lub prowadzenia dużych elementów złącznych. Nowoczesne ćwiczenia bezprzewodowe stają się coraz mocniej, z akumulatorami wysokiego napięcia i zaawansowanymi projektami silników, które zapewniają rodzaj momentu obrotowego po zarezerwowaniu narzędzi przewodowych.
Konserwacja
Konserwacja jest jednym z najważniejszych wyróżników. Ostraby szczotkowane wymagają okresowej konserwacji, ponieważ szczotki węglowe ostatecznie się zużyją i wymagają wymiany. Może to być proste zadanie, ale jest to dodatkowy krok, który zwiększa długoterminowe koszty i przestoje narzędzia. Bezszczotkowe ćwiczenia, bez szczotek do zużycia, są praktycznie bezobsługowe. Ich żywotność jest przede wszystkim ograniczona długowiecznością komponentów elektronicznych i samej baterii.
Długość życia
Z powodu braku noszenia części bezszczotkowy silnik wiertła ma znacznie dłuższą potencjalną żywotność. Szczotki w szczotkowanym silniku są częścią eksploatacyjną, a ich zużycie ogranicza żywotność silnika. Podczas gdy szczotkowany silnik może trwać przez lata z odpowiednią ostrożnością i wymianą szczotki, silnik bezszczotkowy jest zbudowany do długoterminowego, wytrzymałego użytku.
Koszt
Jest to często najważniejszy czynnik dla wielu nabywców. Ostatniki szczotkowane są zwykle tańsze, co czyni je doskonałym punktem wejścia dla majsterkowiczów lub każdego z napiętym budżetem. Zaawansowana technologia w ćwiczeniach bezszczotkowych, zwłaszcza kontrolera elektronicznego, zwiększa ich początkowy koszt. Jednak dla tych, którzy często używają swoich narzędzi, długoterminowe oszczędności od zmniejszonej konserwacji i dłuższej żywotności narzędzi mogą sprawić, że wiertło bezszczotkowe jest bardziej ekonomicznym wyborem w czasie.
| Funkcja | Szczotkowane ćwiczenia | Bezszczotkowe ćwiczenia |
| Komponenty silnika | Armatura, komutator, pędzle węglowe, magnesy | Stojan, wirnik z magnesami, kontroler elektroniczny |
| Jak to działa | Obecny przechodzi przez pędzle do komutatora, aby obrócić armaturę | Elektroniczny kontroler energetyzuje cewki stojane do wirnika obracanego magnesu |
| Efektywność | Niższy (energia utracona na taranie i ciepło) | Wyższa (minimalna utrata energii) |
| Moc i moment obrotowy | Dobry do podstawowych zadań | Znakomity; może dynamicznie regulować moc |
| Konserwacja | Wymaga okresowej wymiany pędzla | Praktycznie bezobsługowy |
| Długość życia | Krótszy (zużycie pędzli) | Dłużej (brak części noszenia w silniku) |
| Koszt | Bardziej przystępne | Wyższy koszt początkowy |
| Najlepsze dla | Od czasu do czasu używanie majsterkowiczów, zadania lekkie, użytkownicy świadomi budżetu | Częste użytkowanie, wymagające aplikacje, profesjonaliści |
Szczotkowane i bezszczotkowe silniki
Wybierając elektronarzędzia, samochód RC hobbysty, a nawet urządzenie, jednym z najważniejszych czynników do rozważenia jest rodzaj silnika, z którego używa: szczotkowane lub bezszczotkowe. Podczas gdy oba wykonują to samo fundamentalne zadanie przekształcenia energii elektrycznej w energię mechaniczną, robią to na różne sposoby, co prowadzi do wyraźnych zalet i wad. Ten dokument zbada projekt, wydajność i praktyczne zastosowania każdego typu motorycznego, aby pomóc Ci ustalić, który z nich jest odpowiedni dla twoich potrzeb.
Szczotkowane silniki
Silniki DC (prąd stały) są tradycyjnym i szeroko stosowanym typem silnika. Ich prosta konstrukcja składa się z wirnika (części, która obraca się) z cewkami drutowymi i stojanem (część stacjonarna) z magnesami stałymi. Kluczowymi elementami, które nadają im swoją nazwę, są pędzle węglowe i komutator. Szczotki fizyczne kontaktują się z komutatorem na wirnik, co odwraca polaryzację prądu w cewkach. To ciągłe odwrócenie pól magnetycznych powoduje obrócenie wirnika.
Bezszczotkowe silniki
Bezszczotkowe silniki DC, jak sugeruje ich nazwa, działają bez pędzli. W silniku bezszczotkowym role są odwrócone: magnesy stałe znajdują się na wirniku, a cewki druciane są na stojanie. Pola magnetyczne, które powodują obrócenie wirnika, są kontrolowane przez elektroniczną płytkę obwodu (często nazywaną elektronicznym kontrolerem prędkości lub ESC), która nieustannie przełącza prąd na cewki w precyzyjnie czasowej sekwencji. Eliminuje to potrzebę fizycznego kontaktu między komponentami w celu zmiany polaryzacji.
| Parametr | Szczotkowane silniki | Bezszczotkowe silniki |
| Budowa | Prostsza konstrukcja z komutatorem i szczotkami węglowymi, które z czasem zużywają się. | Bardziej złożony projekt ze zintegrowanym kontrolerem elektronicznym; Brak fizycznego kontaktu między ruchomymi częściami. |
| Efektywność | Ogólnie mniej wydajne, zazwyczaj 75-80%. Energia jest tracona jako ciepło z tarcia między szczotkami a komutatorem. | Bardzo wydajny, często 85–90% lub więcej. Brak tarcia i lepsza kontrola pola magnetycznego powodują mniej zmarnowaną energię. |
| Trwałość/żywotność | Żywotność jest ograniczona przez szczotki, które ostatecznie zużywają się i wymagają wymiany. | Dłuższa żywotność z powodu braku fizycznych elementów kontaktu, które zużywają się. |
| Konserwacja | Wymaga okresowej konserwacji, aby usunąć kurz z pędzli węglowych i wymieniać je podczas zużycia. | Zasadniczo bez konserwacji. Zapieczętowany projekt chroni wewnętrzne komponenty. |
| Koszt | Tańsze do produkcji i zakupu. | Droższe ze względu na bardziej złożony kontroler elektroniczny wymagany do eksploatacji. |
| Prędkość/moc | Niższy moment obrotowy przy niższych prędkościach. Moc wyjściowa jest mniej spójna. | Wyższy moment obrotowy przy wszystkich prędkościach i bardziej spójny, wyższa moc wyjściowa. Elektroniczna kontrola pozwala na precyzyjne regulacje prędkości. |
| Hałas | Może być hałaśliwy ze względu na tarcie szczotek przeciwko komutatorowi. | Znacznie cichsze, ponieważ nie ma mechanicznego tarcia. |
| Wytwarzanie ciepła | Generuje więcej ciepła z powodu tarcia wewnętrznego, które mogą ograniczyć wydajność i długowieczność. | Działa chłodniej z powodu wyższej wydajności i bez tarcia ze szczotek. |

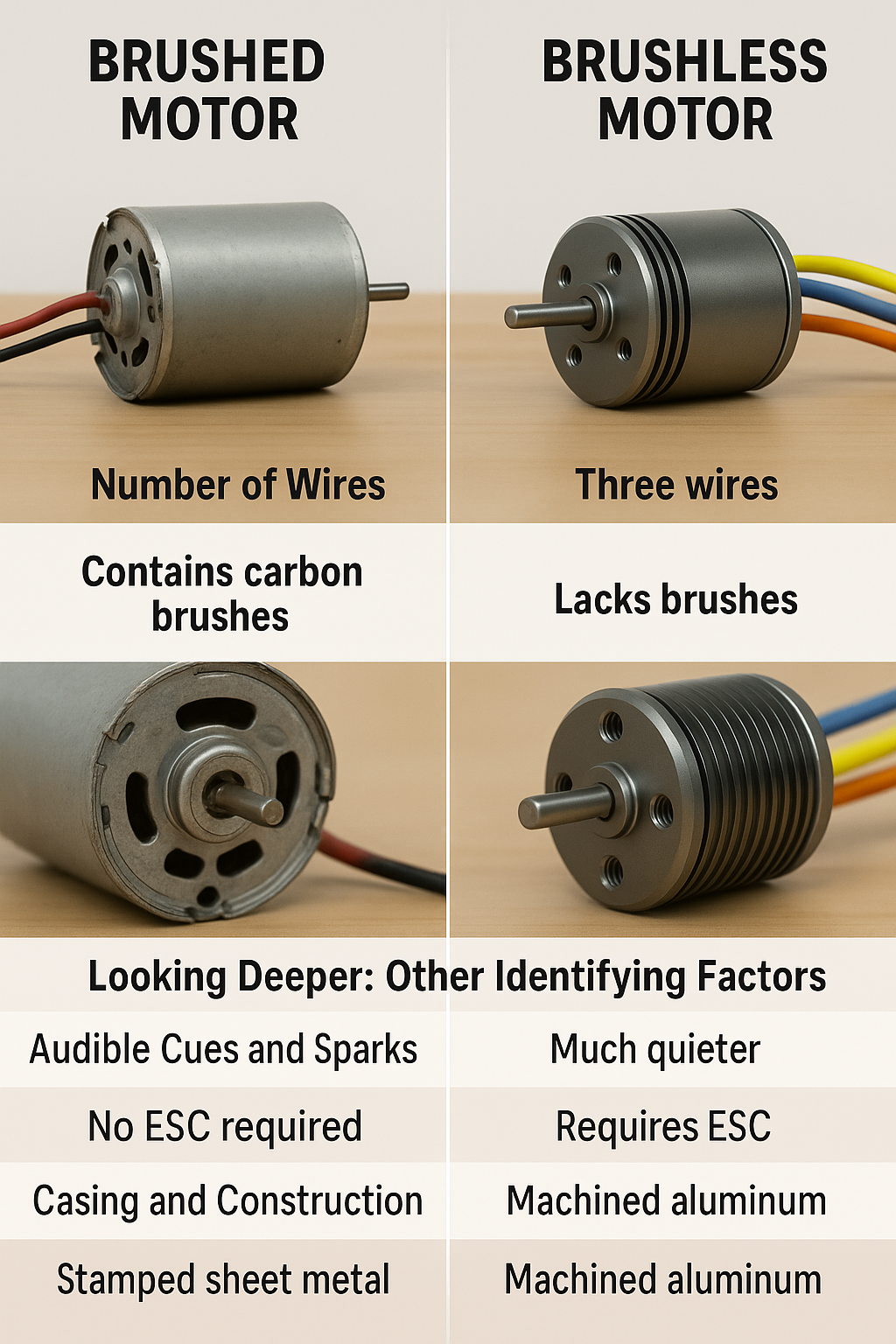

Jak odróżnić silniki szczotkowane i bezszczotkowe
Silniki szczotkowane i bezszczotkowe mogą wyglądać podobnie z zewnątrz, ale mają wyraźne cechy fizyczne i zachowania operacyjne, które mogą pomóc im je rozróżnić. Znajomość tych różnic jest przydatna, niezależnie od tego, czy pracujesz z elektronarzędziami, elektroniką hobby lub innymi urządzeniami. Ten przewodnik poprowadzi Cię przez najbardziej niezawodny sposób identyfikacji każdego typu silnika.
Najłatwiejsze sposoby odróżnienia
Najprostszym sposobem zidentyfikowania silnika jest często patrzenie na jego najważniejsze funkcje zewnętrzne: liczbę przewodów i obudowy.
Liczba przewodów: jest to często najbardziej bezpośredni prezent.
Silniki szczotkowane zwykle mają dwa przewody (dodatnie i ujemne) podłączone bezpośrednio do źródła zasilania.
Bezszczotkowe silniki prawie zawsze mają trzy lub więcej przewodów pochodzących z samego silnika. Te trzy przewody są fazami zasilania, a dodatkowe przewody mogą być obecne dla czujników, które pomagają w funkcji kontrolera elektronicznego.
Obecność pędzli: jeśli możesz zobaczyć silnik lub ma zdejmowane czapki końcowe, szybka kontrola może ujawnić swój typ.
Silniki szczotkowane zawierają „szczotki”, które tworzą fizyczny kontakt z komponentem wirującym zwanym komutatorem. Te szczotki są kluczową częścią projektu silnika i będą widoczne w pobliżu wału silnika.
Bezszczotkowe silniki nie mają całkowicie fizycznych pędzli i komutatorów. Brak tych części nadaje im ich imię.
Patrząc głębiej: inne czynniki identyfikacyjne
Oprócz podstaw możesz użyć innych znaków, aby potwierdzić swoją identyfikację, szczególnie gdy silnik działa.
Słyszalne wskazówki i iskry:
Silniki szczotkowane często wytwarzają wyraźny kolibry lub brzęczący dźwięk z powodu tarcia szczotek na komutatorze. Podczas pracy możesz nawet zobaczyć małe iskry pochodzące z tego punktu kontaktowego.
Bezszczotkowe silniki są znacznie cichsze, ponieważ nie ma fizycznych elementów ocierających się o siebie.
Kontroler elektroniczny:
Silniki szczotkowane nie wymagają do działania osobnego kontrolera elektronicznego; Można je uruchamiać, po prostu stosując napięcie DC.
Bezszczotkowe silniki nie mogą działać bez oddzielnego elektronicznego kontrolera prędkości (ESC). Ten zewnętrzny kontroler kieruje moc do wewnętrznych cewek silnika, a jego obecność jest wyraźnym znakiem, że masz do czynienia z bezszczotkowym silnikiem.
Obudowa i budowa:
Silniki szczotkowane często mają bardziej utylitarną, wytłoczoną blachy metalową.
Bezszczotkowe silniki są często umieszczane w bardziej solidnych, obrabianych aluminiowych osłonkach, czasem z chłodzącymi płetwami, które pomogą rozproszyć ciepło.
Porównanie parametrów do identyfikacji
| Parametr | Szczotkowane silniki | Bezszczotkowe silniki |
| Liczba drutu | Dwa przewody (zasilanie i uziemienie) | Trzy lub więcej przewodów (trzy dla faz zasilania, a także opcjonalne przewody czujników) |
| Widoczne elementy | Szczotki węglowe i komutator są obecne i mogą być widoczne. | Brak pędzli lub komutatora; Komponenty wewnętrzne są zwykle uszczelnione. |
| Słyszalne wskazówki | Często głośno z powodu tarcia szczotki; może iskrzyć. | Jest znacznie cichszy, bez iskrzenia. |
| Wymagana elektronika | Brak zewnętrznego kontrolera elektronicznego potrzebnego do podstawowej pracy. | Do funkcjonowania wymaga elektronicznego kontrolera prędkości (ESC). |
| Wygląd obudowy | Zwykle wytłoczony blachy. | Często ma bardziej wyrafinowaną, obrabianą obudowę aluminiową. |
| Wytwarzanie ciepła | Ma tendencję do gorętszego z powodu tarcia wewnętrznego. | Działa chłodniej z powodu wyższej wydajności i braku tarcia. |
Jak używać wiertarki bezprzewodowej (DIY dla początkujących)
Wiertło bezprzewodowe jest niezbędnym narzędziem dla każdego projektu DIY, od powieszenia obrazu po montaż mebli. Na początku może się to wydawać zastraszające, ale z odrobiną praktyki i znajomości jego kluczowych funkcji, będziesz go używać jak profesjonalista. Ten przewodnik przeprowadzi Cię przez podstawy, koncentrując się na bezpieczeństwie i właściwej technice.

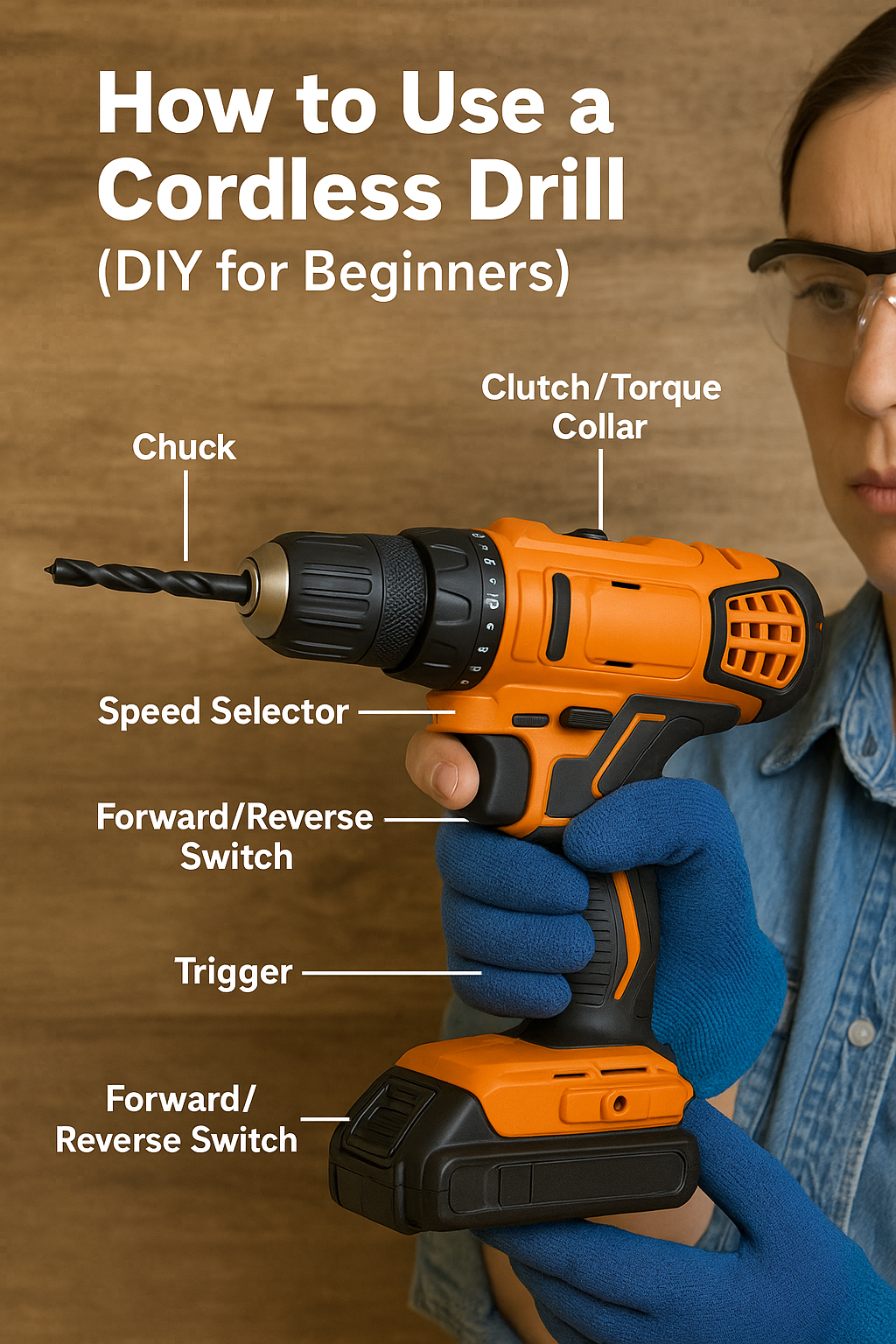

Kluczowe części twojego wiertła
Zrozumienie różnych części wiertła bezbłędnego pomoże Ci korzystać z niego bezpiecznie i skutecznie.
| Część | Funkcjonować |
| Cmokanie | Przednia część wiertła, która utrzymuje bit wiertła lub śrubokręta. Przekręcasz go, aby go poluzować lub dokręcić. |
| Kołnierz sprzęgła / momentu obrotowego | Numerowany pierścień za chuck, który kontroluje ilość siły (momentu obrotowego), stosuje się wiertarka. Niższe liczby dotyczą bardziej miękkich materiałów i mniejszych śrub, podczas gdy wyższe liczby i ustawienie „wiertarki” dotyczą twardszych materiałów. |
| Selektor prędkości | Przełącznik na korpusie, który zmienia bieg. Ustawienie „1” ma niską prędkość z wysokim momentem obrotowym (do śrub napędzających), a ustawienie „2” jest dużą prędkością z niższym momentem obrotowym (do wiercenia otworów). |
| Przełącznik do przodu/do tyłu | Mały przycisk lub dźwignia w pobliżu spustu, który zmienia kierunek obrotu bitu. Użyj do przodu (zgodnie z ruchem wskazówek zegara) do wiercenia i dokręcania śrub oraz do tyłu (przeciwnie do ruchu wskazówek zegara), aby je usunąć. |
| Spust | Główny przycisk, który wyciśnij, aby ćwiczyć wiertło. Jest to spust o zmiennej prędkości, co oznacza, że im trudniej naciśniesz, tym szybciej obroty wiertła. |
Bezpieczeństwo Najpierw: lista kontrolna początkującego
Bezpieczeństwo jest najważniejszą częścią korzystania z dowolnego elektrowni. Zawsze postępuj zgodnie z tymi środkami ostrożności, aby chronić siebie i swój projekt.
Ochrona ochrony wzroku: zawsze noś okulary bezpieczeństwa, aby chronić oczy przed kurzem, gruzem i drewnem rozłamującym.
Zabezpiecz swój przedmiot: Nigdy nie trzymaj materiału, który wiercisz ręką. Użyj zacisków lub imadły, aby zabezpieczyć swój projekt na stabilną powierzchnię roboczą.
Wybierz odpowiedni bit: Upewnij się, że używasz odpowiedniego bitu do zadania i wiercenia materiału. Na przykład używanie drewna na metal może uszkodzić bit i materiał.
Wyjmij akumulator: Podczas zmiany lub wprowadzania jakichkolwiek regulacji wiertła zawsze wyjmij akumulator, aby zapobiec przypadkowemu włączeniu wiertła.
Zarządzaj strojem: unikaj noszenia luźnej odzieży, biżuterii lub czegokolwiek, co mogłoby zostać złapanym w wirujących części wiertła. Jeśli masz długie włosy, koniecznie je powiązaj.
Krok po kroku: wiercenie otworu
Po zapoznaniu się z częściami i poradami bezpieczeństwa jesteś gotowy do wywiercenia pierwszego otworu!
Włóż bit: Po usunięciu akumulatora przekręć Chuck w kierunku przeciwnym do ruchu wskazówek zegara, aby otworzyć szczęki. Włóż wybrany wiertło, a następnie przekręć chuck zgodnie z ruchem wskazówek zegara, aby bezpiecznie go zacisnąć. Możesz przytrzymać chucka i krótko ścisnąć spust, aby uzyskać ostateczny, ciasny uchwyt.
Ustaw elementy sterujące: Ustaw selektor prędkości na ustawienie „wiertarka” (zwykle oznaczona ikoną wiertła) lub na szybką ustawienie „2”. Upewnij się, że przełącznik do przodu/do tyłu znajduje się w pozycji do przodu.
Zaznacz miejsce: użyj ołówka lub szydła, aby zaznaczyć dokładne miejsce, w którym chcesz wiercić. To małe wgłębienie zapobiegnie „chodzeniu” wiertła lub poślizgu podczas rozpoczęcia.
Wywierć otwór: Umieść końcówkę wiertła na swoim znaku. Z twardym, ale delikatnym uchwytem powoli ścisnąć spust, aby rozpocząć wiertarkę. Nakładaj stałą, spójne ciśnienie podczas wiercenia, utrzymując wiertło tak proste i poziomowe, jak to możliwe. Niech wiertło wykonaj pracę - nie zmuszaj go.
Zdejmij bit: Po wywierceniu otworu wyciągnij wiertło, gdy wciąż wiruje, aby usunąć wszelkie zanieczyszczenia.
